Redondance : Configuration des variables pour surveiller les postes redondants
3 variables peuvent être définis dans ALERT sur chaque poste dans ALERT pour surveiller le
poste redondant :
Alarme RedundancyFail
Cette alarme permet de savoir si la redondance fonctionne correctement entre les 2
postes.
Référence OPC
- Server = ALERT
- Group = Alarm 0 -> redondance OK
- Item = RedundancyFail
Valeurs possibles
- 0 -> redondance OK
- 1 -> erreur de liaison ou de COM sur le poste redondant
- 2 -> défaut de liaison avec le poste redondant (perte du poste redondant)
Alarme RemotePortFail
Cette alarme permet de savoir si le ou les modems sur le poste redondant
fonctionnent correctement.
Référence OPC
- Server = ALERT
- Group = Alarm
- Item = RemotePortFail
Valeurs possibles
- 0 -> Tous les ports sont OK
- 1 -> Au moins un port en défaut.
- 2 -> Tous les ports sont en défaut
Alarme RemoteLinkFail
Cette alarme donne les informations sur l’état de la liaison entre ALERT et le
superviseur sur le poste redondant.
Référence OPC
- Server = ALERT
- Group = Alarm
- Item = RemoteLinkFail
Valeurs possibles
- 0 -> Liaison OK
- 1 -> Défaut de liaison
Mise en place

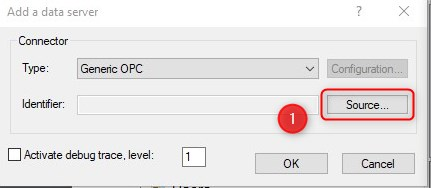

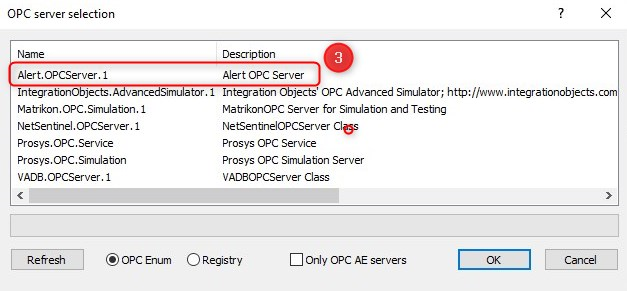

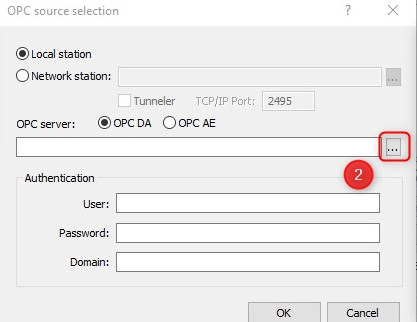

Ajouter un nouveau serveur de données (Generic OPC) et dans source... choisir Alert.OPCServer.1

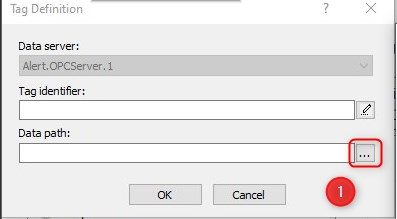

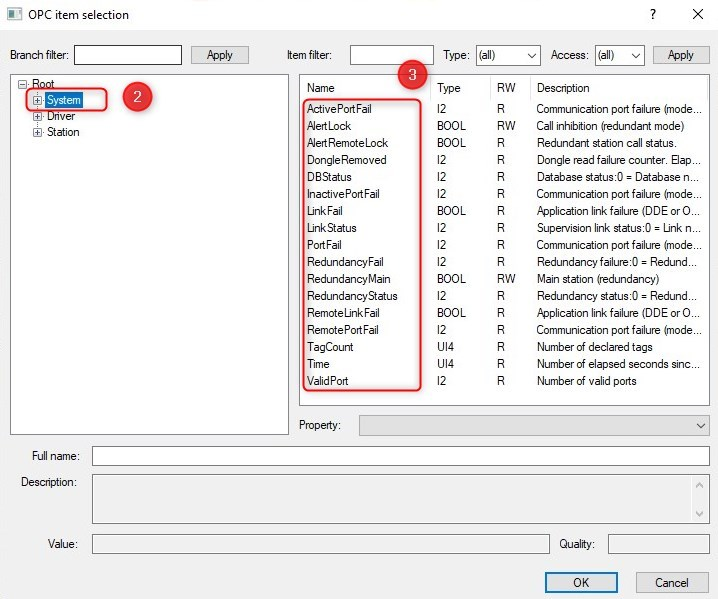

- Ajoutez ensuite une balise

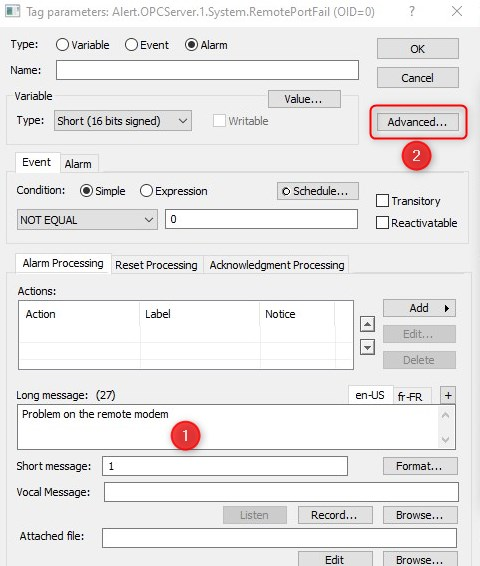

Dans les paramètres de la balise : mettre un long message puis cliquer sur Avancé...

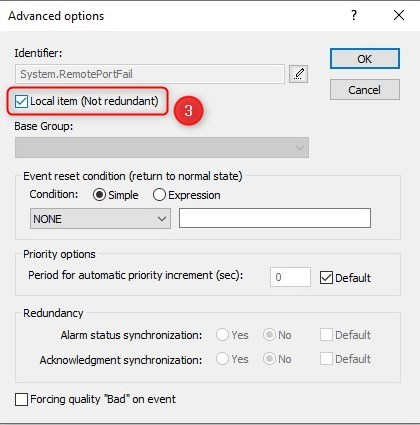

Et cochez la case Poste local (pas redondant)
toutes les variables d'autocontrôle doivent être configurées comme suit
 | toutes les variables d'autocontrôle doivent être configurées de cette manière | |
